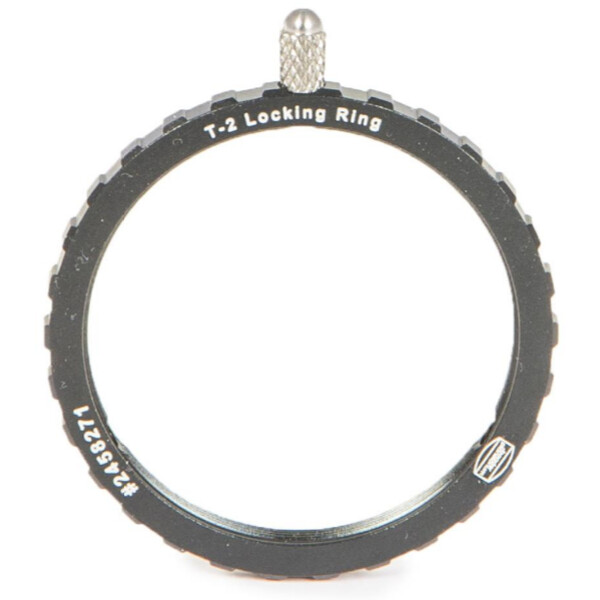

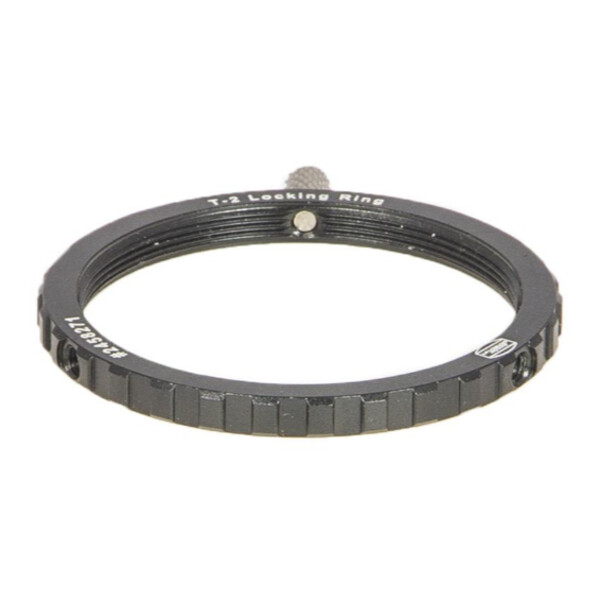

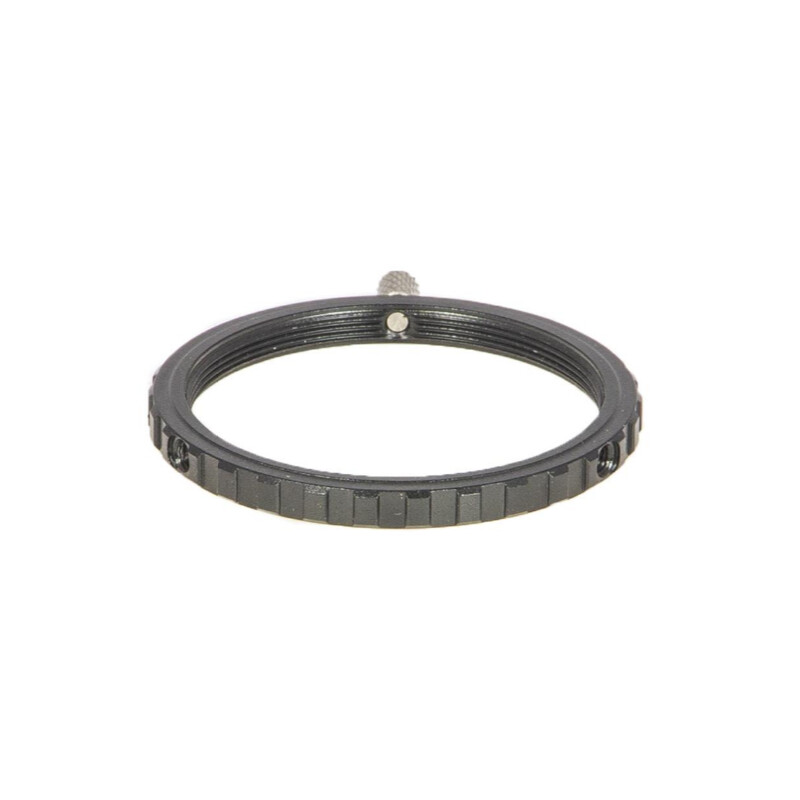

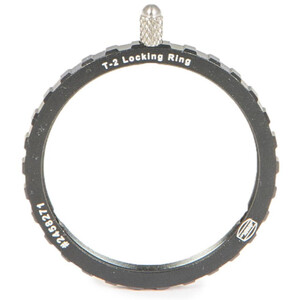

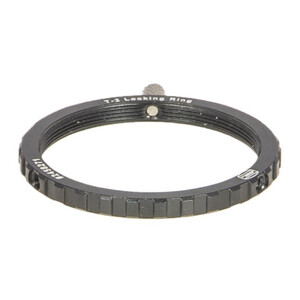

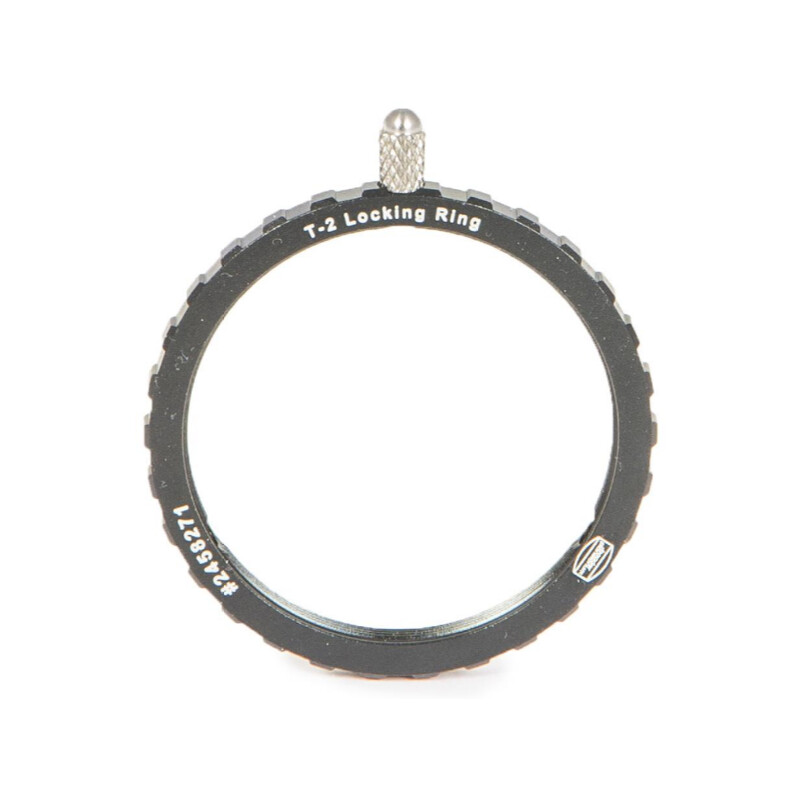

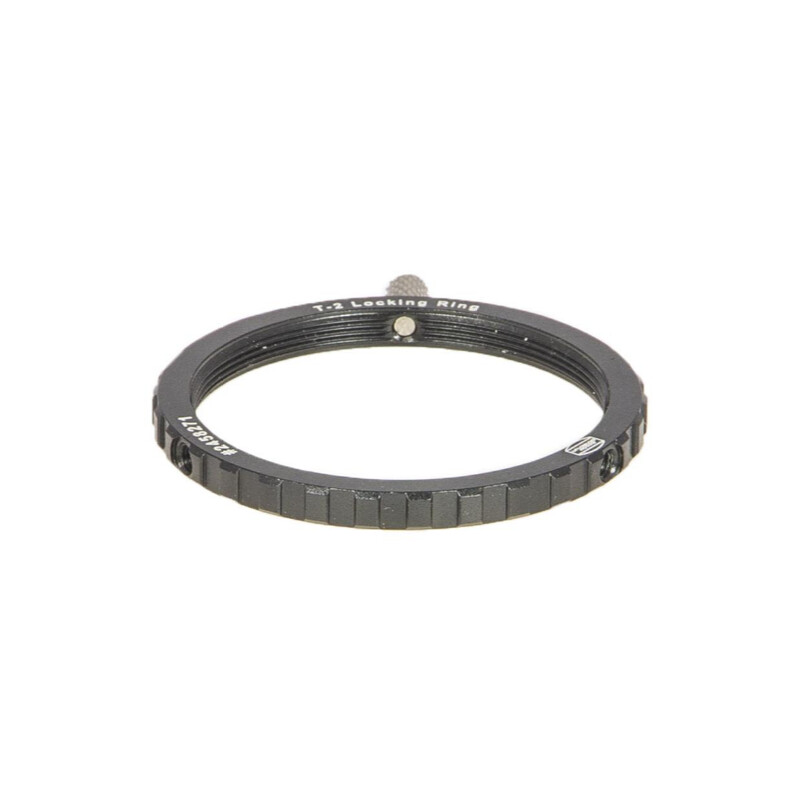

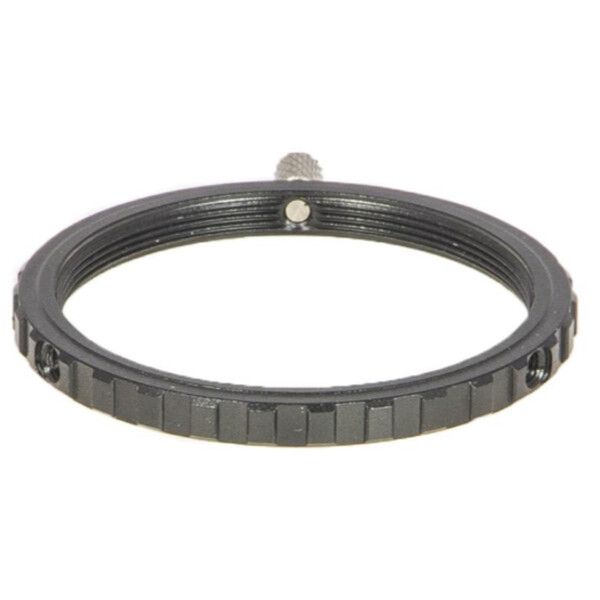

Anello di bloccaggio T-2i con leva di regolazione

Adattamento più breve possibile senza correttore del percorso ottico: sui telescopi con lunghezza focale elevata (f/10 o più lento) si consiglia di avvitare saldamente la torretta binoculare al diagonale specchio. In questo modo è possibile ottenere un adattamento molto corto.

A tal fine sono necessari l'anello di bloccaggio T-2 e l'anello di regolazione binoculare per l'adattamento del MaxBright® II. Rimuovere il dado a baionetta T2 o l'anello a coda di rondine dal binoculare MaxBright® II. Avvitare quindi l'anello di bloccaggio sulla filettatura esterna del prisma T2 e inserire l'anello di regolazione binoculare tra il binoculare e l'anello di bloccaggio. La piccola sporgenza deve essere rivolta verso il binoculare e il lato liscio verso il prisma diagonale. Avvitare quindi il binoculare sul prisma e fissarlo nella posizione desiderata con l'anello di bloccaggio. L'anello di regolazione binoculare consente di continuare a regolare la distanza interpupillare del binoculare.

Se la leva dell'anello di bloccaggio si trova in una posizione scomoda, è possibile regolarne la posizione. È semplicemente avvitata nell'anello e può essere spostata a piacere in uno dei tre fori filettati sfalsati di 120°.
