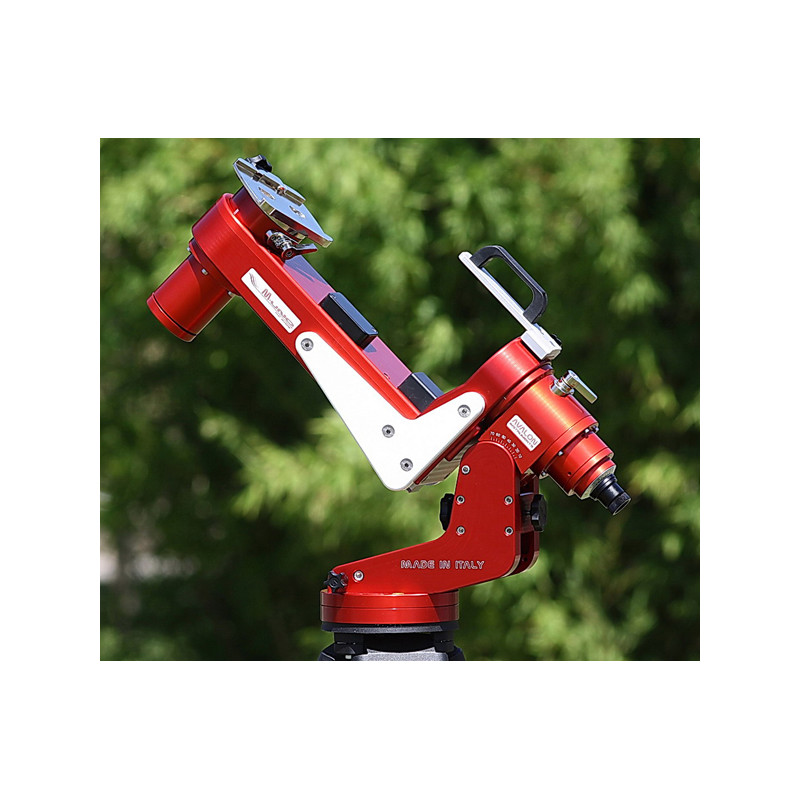

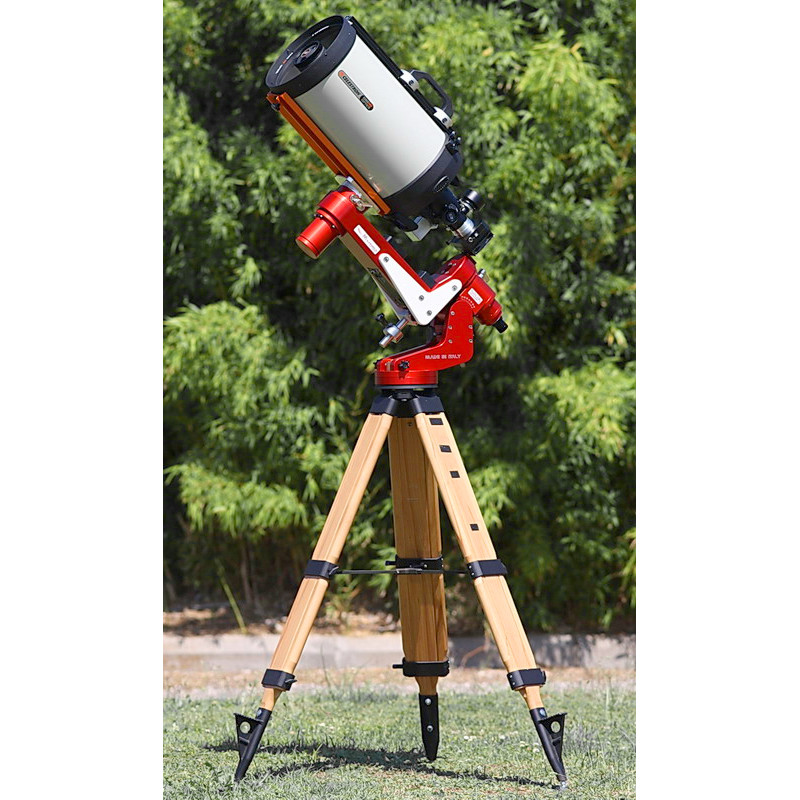

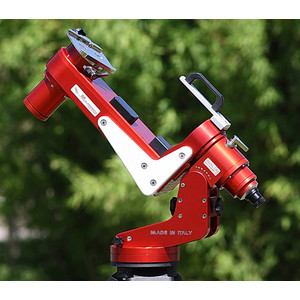

La montatura M-Uno Fast Reverse è una montatura parallattica a braccio singolo progettata specificamente per l'astrofotografia con Schmidt-Cassegrain, Maksutov e altri telescopi compatti con vista posteriore.
La M-Uno Fast Reverse offre la soluzione tecnica a un vecchio problema nella costruzione delle montature equatoriali convenzionali di tipo tedesco, ovvero il telescopio che si gira quando l'oggetto da osservare raggiunge la posizione del meridiano. Se l'oggetto passa il meridiano, l'osservazione (esposizione) deve essere interrotta con le montature equatoriali classiche per far ruotare il telescopio nella posizione opposta. Questo costa tempo prezioso per l'osservazione, soprattutto quando l'oggetto è più alto sopra l'orizzonte (potrebbe essere necessario ricalibrare l'AutoGuider).
La classica montatura a forcella parallattica viene utilizzata con successo con telescopi compatti come gli Schmidt-Cassegrain. La sua stabilità, le dimensioni compatte e la possibilità di passaggio al meridiano sono tra le ragioni della sua popolarità. La montatura Avalon M-Uno completa queste caratteristiche con un'eccezionale stabilità, una tecnologia moderna e un'eccezionale tecnologia di guida.
La costruzione e il design speciali garantiscono una stabilità eccezionale e la base del palo, progettata con uno speciale sforzo ingegneristico, smorza qualsiasi tipo di vibrazione. Il braccio che trasporta l'ottica può essere regolato in base all'altezza del palo per montare telescopi con diametri diversi e allo stesso tempo facilitare il bilanciamento del tubo. Quest'ultimo punto è particolarmente facile, in quanto gli assi scorrono in modo fluido e consentono un bilanciamento perfetto. Questo elimina le variazioni di carico e gli effetti del pendolo durante il passaggio del meridiano.
Conclusione: M-Uno consente osservazioni ed esposizioni molto lunghe senza la tipica interruzione in prossimità del meridiano. Questo non è solo un enorme vantaggio per l'astrofotografia, ma anche per i lavori scientifici in cui un oggetto deve essere osservato a lungo senza interruzioni.
I vantaggi della trasmissione a cinghia dentata delle montature Avalon:
- La trasmissione a cinghia dentata, che per sua natura non ha gioco ("backlash"), è superiore ad altri tipi di trasmissione meccanica grazie al suo principio di funzionamento. Quando si utilizzano le trasmissioni a vite senza fine, le parti mobili si toccano solo in un punto di contatto. Di conseguenza, le forze di leva e le tensioni nell'azionamento montano piccole imprecisioni non lineari nell'azionamento. Inoltre, a causa delle tolleranze di produzione, a volte si verificano errori di concentricità irregolari nella vite senza fine e nella ruota elicoidale. Il risultato è un movimento oscillante dell'azionamento sovrapposto a picchi, il cosiddetto errore periodico della vite senza fine (PE = Periodic Error). Questo errore di oscillazione è proporzionale alla lunghezza focale; più lunga è la lunghezza focale, più diventa significativo.
- A causa della quadrupla riduzione, i supporti Avalon hanno anche un errore di pendolo di +/- 5-7 secondi d'arco. Tuttavia, a differenza di una trasmissione a vite senza fine, questo movimento del pendolo è assolutamente uniforme e lineare e può quindi essere corretto da qualsiasi sistema di autoguida senza problemi.
- La ragione dell'errore lineare uniforme risiede nella trasmissione a cinghia, in quanto non c'è contatto diretto tra le ruote motrici e i movimenti sono trasmessi dalla cinghia completamente senza gioco. La cinghia dentata poggia su un'ampia area della ruota, per cui i movimenti vengono trasmessi in modo molto fine e uniforme - senza i picchi, le fasi di frenata e di accelerazione che sono tipici dei sistemi di trasmissione a vite senza fine e che possono causare problemi con gli AutoGuider. Gli AutoGuider di solito reagiscono troppo lentamente per compensare le fluttuazioni improvvise della trasmissione.
Ulteriori vantaggi del sistema di trasmissione speciale di Avalon:
- Un effetto collaterale delle cinghie dentate è che non è necessario alcun lubrificante - quindi non c'è grasso nella montatura. La trasmissione a cinghia significa anche che non c'è gioco negli ingranaggi, indipendentemente dal carico, dall'usura o dalla temperatura. Nell'M-Uno non sono stati utilizzati materiali suscettibili all'usura o alla corrosione.
- Non appena è perfettamente bilanciato, non sono necessarie ulteriori modifiche durante il funzionamento. Le montature a vite tradizionali devono essere ribilanciate prima e dopo il passaggio del meridiano, per ridurre al minimo l'effetto 'pendolo'. Una volta che l'M-Uno è stato bilanciato, c'è un perfetto equilibrio di massa - ideale anche per le installazioni fisse o per gli osservatori controllati a distanza.

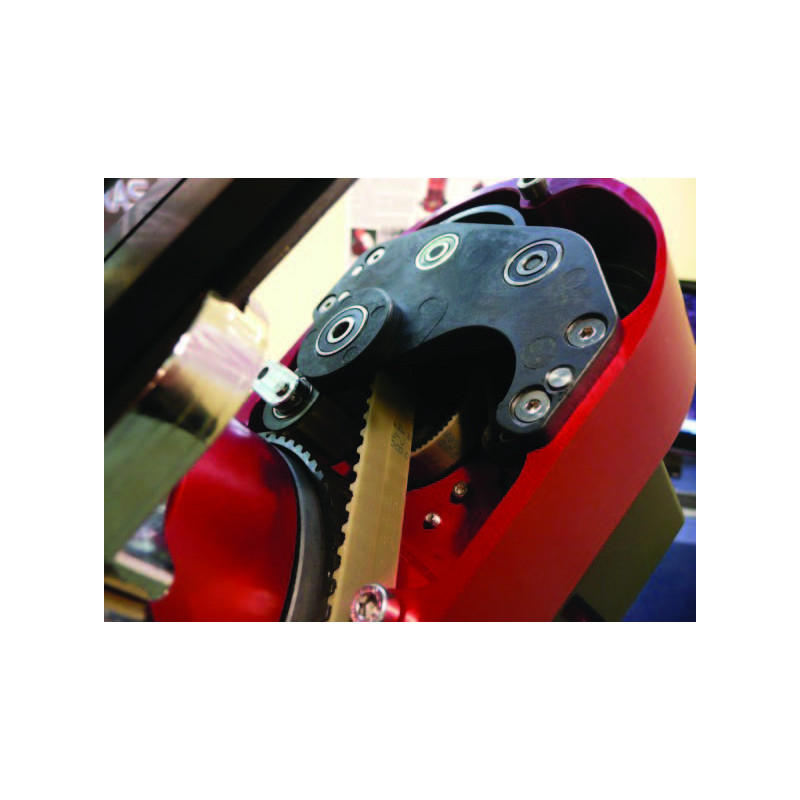

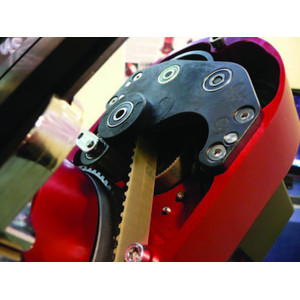

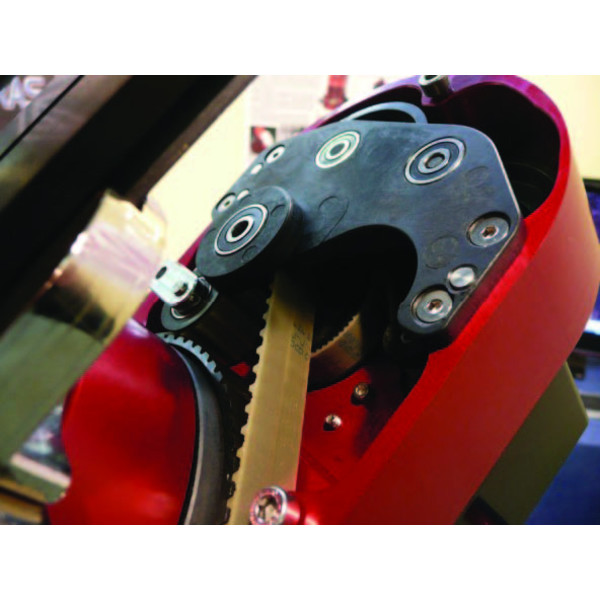

- Le cinghie di trasmissione di M-Uno sono in poliuretano con un'anima in acciaio. Il poliuretano è un polimero altamente stabile dal punto di vista dimensionale, con un elevato modulo di elasticità che non si modifica nel tempo, anche in presenza di carichi pesanti e di grandi fluttuazioni di temperatura. Inoltre, su ogni asse viene utilizzato un elemento di precarico per eliminare qualsiasi gioco. Gli ingranaggi di trasmissione, che Avalon Instruments produce internamente, sono realizzati in poliammide fusa riempita di fibra di vetro e hanno una notevole stabilità. Gli ingegneri di Avalon hanno progettato speciali denti levigati per ridurre al minimo o addirittura eliminare le irregolarità della velocità di tracciamento (fonte di errori di tracciamento) che possono essere causate dall'interazione tra la cinghia dentata e l'ingranaggio di trasmissione.
La montatura Avalon M-Uno Fast Reverse offre soluzioni che semplificano la vita degli astronomi dilettanti ed elimina molti problemi tecnici.
