TS Flip Mirror e sistema di guida fuori asse - con rotazione a 360°
- Una delle soluzioni più versatili per due uscite: per l'osservazione e l'astrofotografia.
- regolazione libera dell'ampio visore laterale

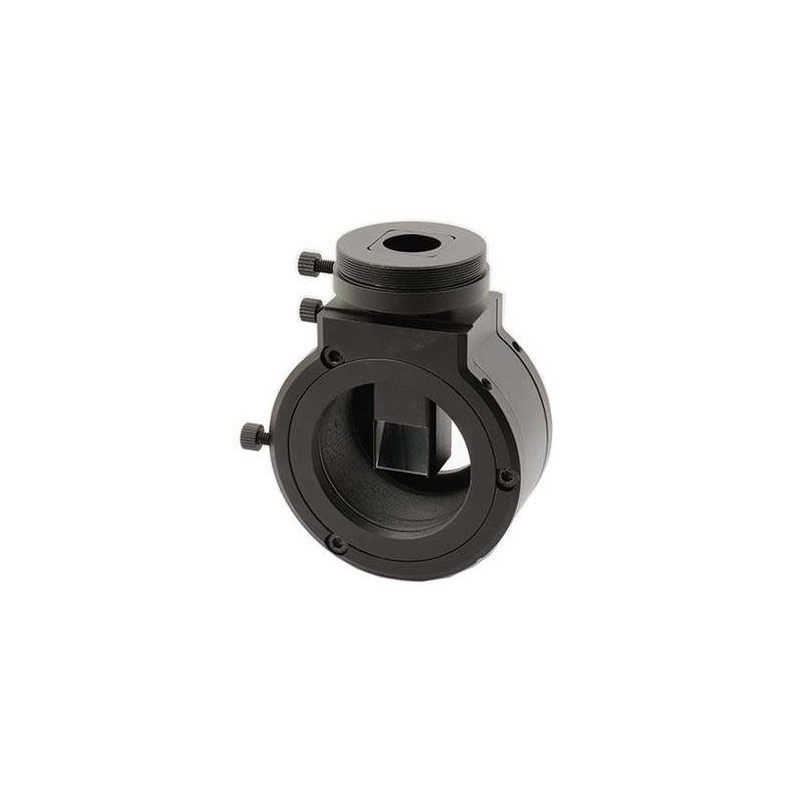

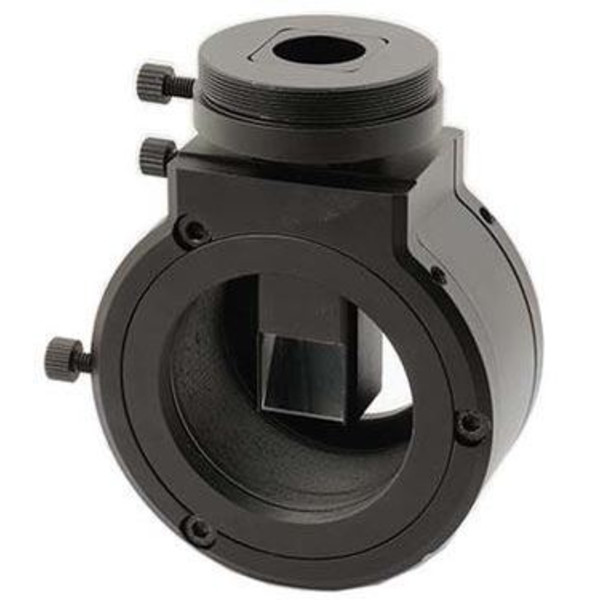

Utilizzo come specchio ribaltabile: non viene ribaltato uno specchio, ma un prisma viene posizionato esattamente sull'asse ottico quando si desidera una visione a 90°. In caso di utilizzo frontale, la visione laterale con il prisma viene semplicemente spostata verso l'esterno, liberando così il passaggio completo. Centrate l'oggetto con la visione laterale, quindi spingete ulteriormente la visione laterale verso l'esterno e potrete vedere o fotografare il soggetto nel fuoco principale.
Utilizzo come guida fuori asse: l'oculare laterale viene sollevato solo quanto basta affinché il prisma catturi il bordo dell'apertura. In questo modo, le stelle ai margini, che non vengono catturate dal sensore, vengono utilizzate per l'inseguimento. Questa applicazione è adatta per sensori con diametro fino a circa 30 mm (APS-C). Lo specchio ribaltabile è anche ruotabile di 360°, il che facilita l'individuazione di una stella guida.
Lo specchio ribaltabile TS occupa solo 35,5 mm di spazio. Per questo motivo, lo specchio ribaltabile può essere utilizzato anche su telescopi con una posizione di messa a fuoco leggermente più ridotta.

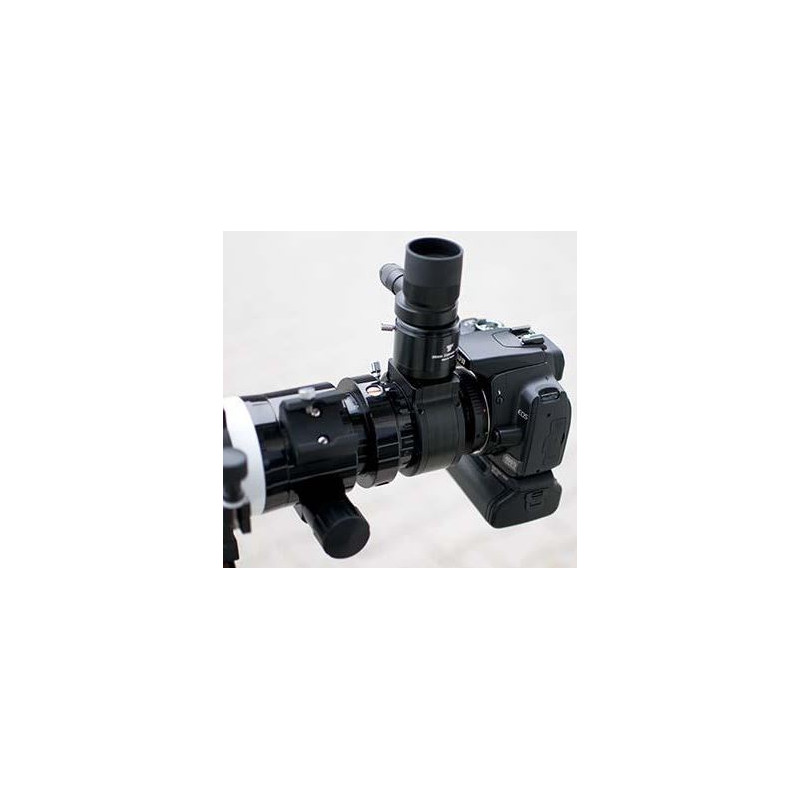

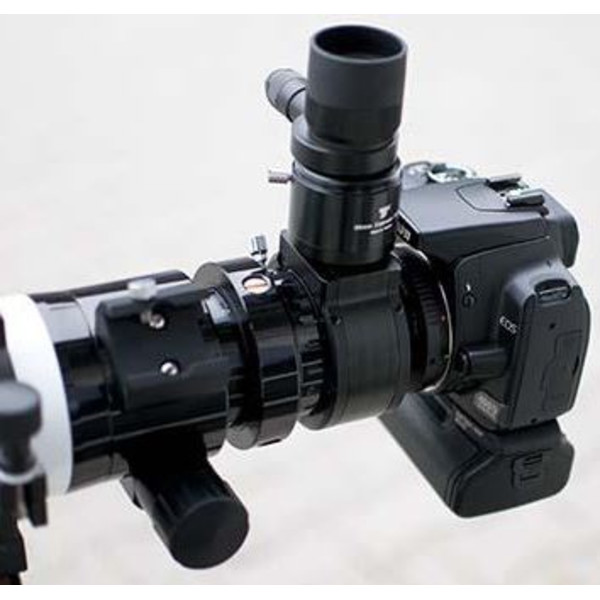

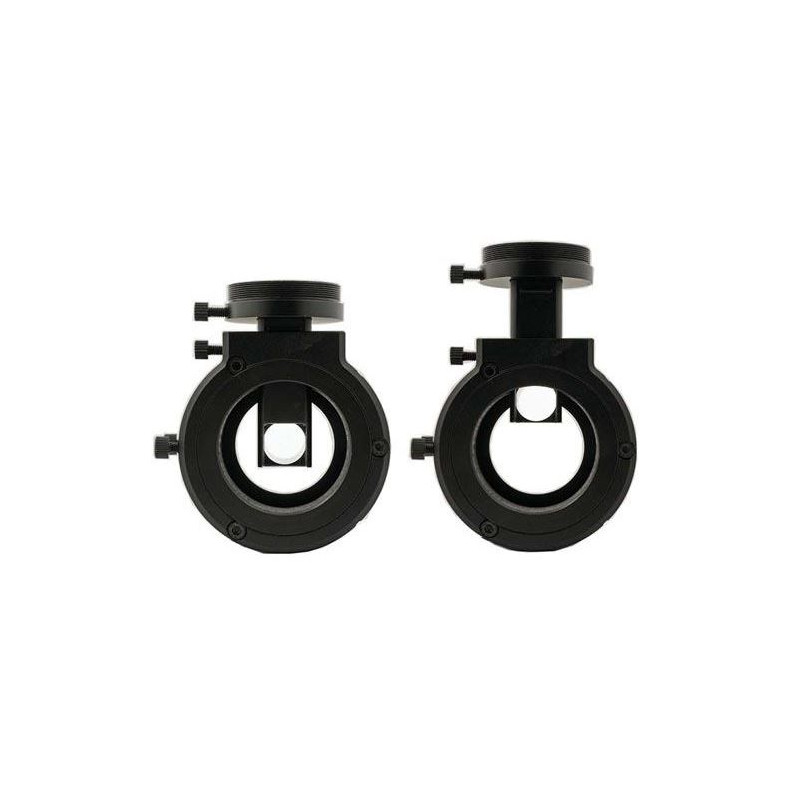

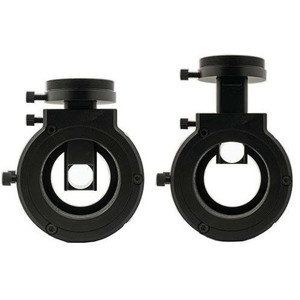

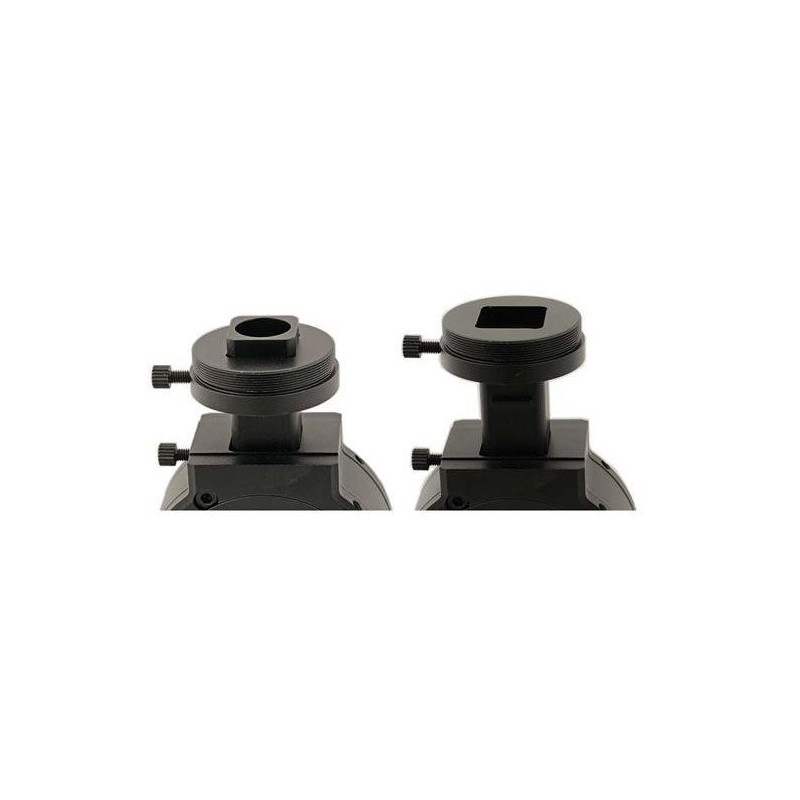

Un prisma multirivestito devia la luce di 90°, in modo simile a uno specchio. Quando l'oculare laterale è completamente retratto, il prisma si trova sull'asse. In questo modo, nell'oculare laterale è visibile esattamente l'immagine che prima era visibile a occhio nudo (pianeti, crateri lunari...). È quindi possibile centrare con precisione il bersaglio. Estraete quindi la visione laterale e la strada è libera per la messa a fuoco principale, dove è collegata, ad esempio, una fotocamera CCD.

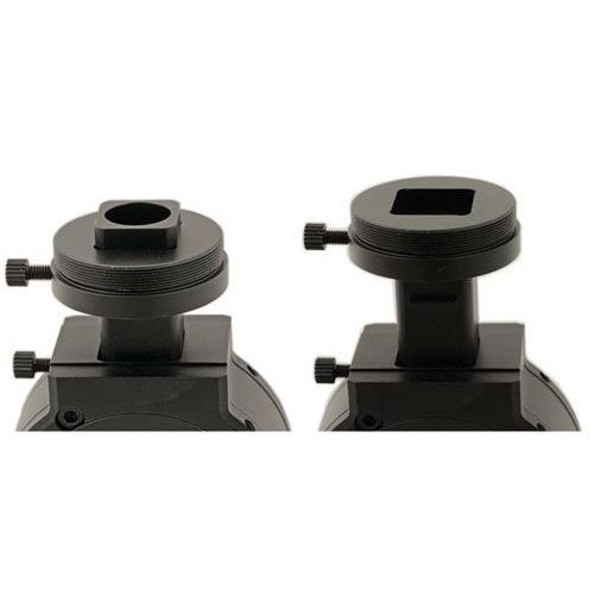

Se si estrae solo parzialmente la visione laterale, il prisma può ancora catturare la luce e quindi è possibile fotografare nel fuoco principale e osservare attraverso il fuoco laterale o seguire l'immagine. In questo modo si dispone di tutte le funzioni di una guida fuori asse.
L'utilizzo come specchio ribaltabile e anche come guida fuori asse ha senso solo se è possibile commutare e vedere un'immagine nitida in entrambe le uscite. È quindi necessario regolare la nitidezza della visione laterale in base alla nitidezza nel fuoco principale. Ciò è possibile spostando il raccordo laterale.
- Filettatura di collegamento sul lato del telescopio: M48x0,75 mm (filettatura del filtro da 2") - filettatura interna ... ruotabile di 360°
- Filettatura di collegamento lato fotocamera: filettatura T2 (M42x0,75) filettatura esterna... ruotabile di 360°
- Filettatura di collegamento visione laterale: filettatura T2 (M42x0,75) filettatura esterna
