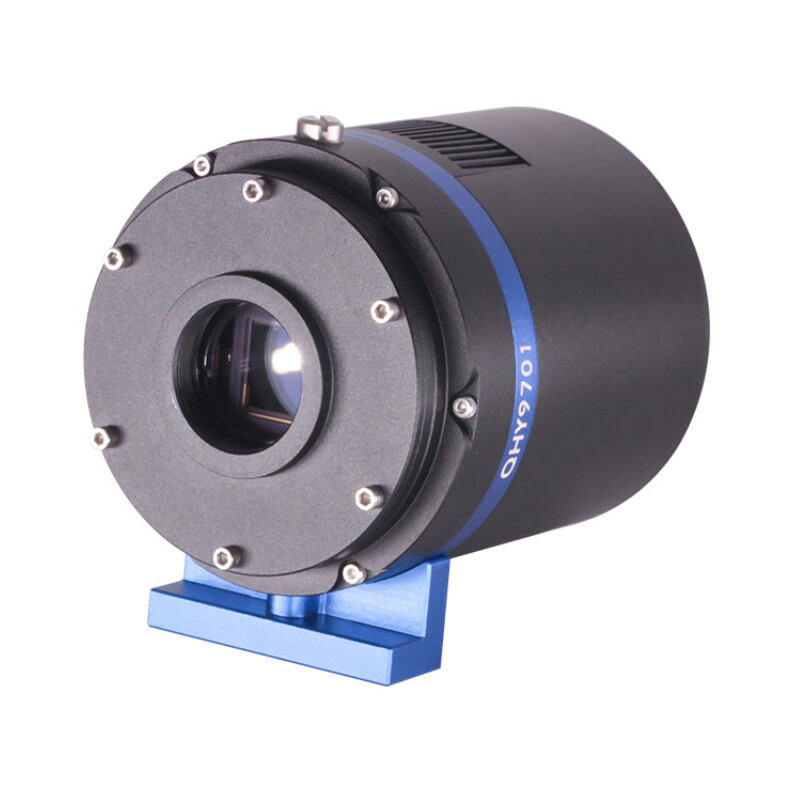

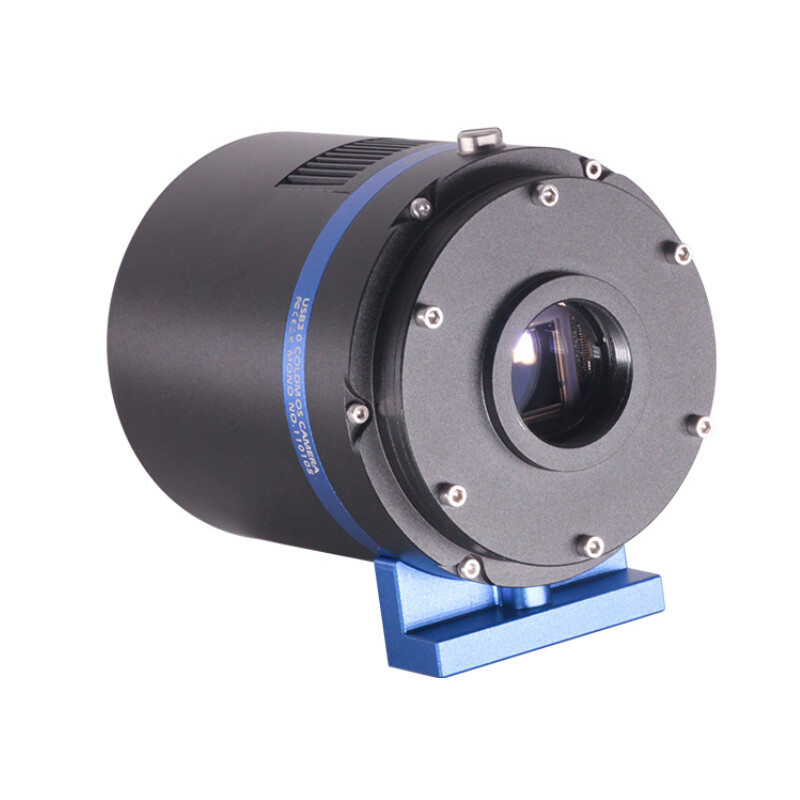

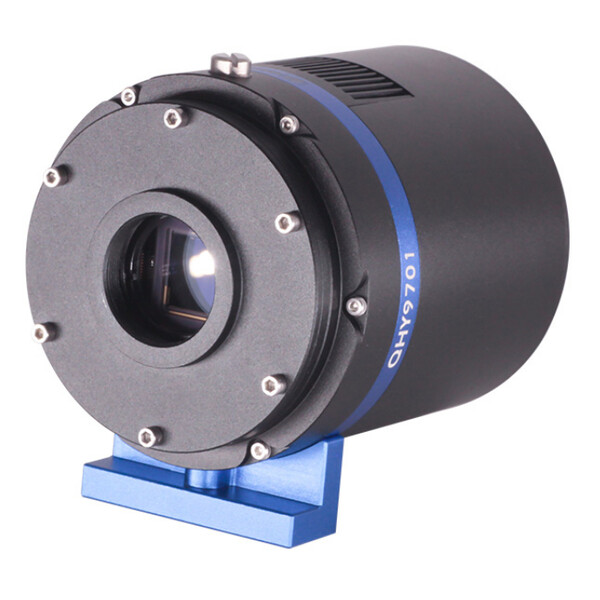

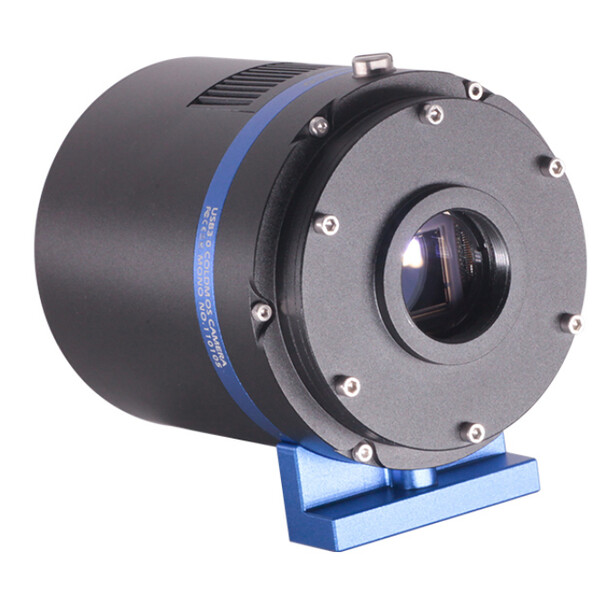

La QHY9701 è una fotocamera CMOS scientifica raffreddata con un sensore CMOS retroilluminato di tipo GSENSE9701. Il sensore CMOS ha una gamma spettrale molto ampia.
Grazie alle sue caratteristiche, quali pixel di grandi dimensioni, spettro estremamente ampio e basso rumore, è adatta per microscopi di fascia alta, microottica, biofluorescenza e altri campi di ricerca scientifica.
Ha un QE di picco dell'89% a 610 nm. L'elevata e ampia sensibilità dal NIR all'UV rende la QHY9701 una fotocamera perfetta per i sistemi di analisi spettrale e di imaging spettrale. La QHY9701 è anche una fotocamera CMOS scientifica ideale per l'imaging a fluorescenza.
Struttura CMOS BSI, retroilluminata:
Un vantaggio della struttura CMOS a retroilluminazione è la maggiore sensibilità. Con un sensore classico a iluminazione frontale, i fotoni che entrano nello strato sensibile alla luce del sensore devono prima passare attraverso il cablaggio metallico situato direttamente sopra lo strato sensibile alla luce. La struttura del cablaggio riflette alcuni dei fotoni e riduce l'efficienza del sensore.
Con un sensore a iluminazione posteriore, la luce può penetrare nello strato fotosensibile dalla parte posteriore. In questo caso, il cablaggio incorporato nel sensore si trova sotto lo strato fotosensibile. Di conseguenza, più fotoni incidenti colpiscono lo strato fotosensibile.
Il rapporto tra i fotoni e gli elettroni generati viene definito efficienza quantica. Più alta è l'efficienza quantica, più il sensore converte in modo efficiente i fotoni in elettroni e più è sensibile.
