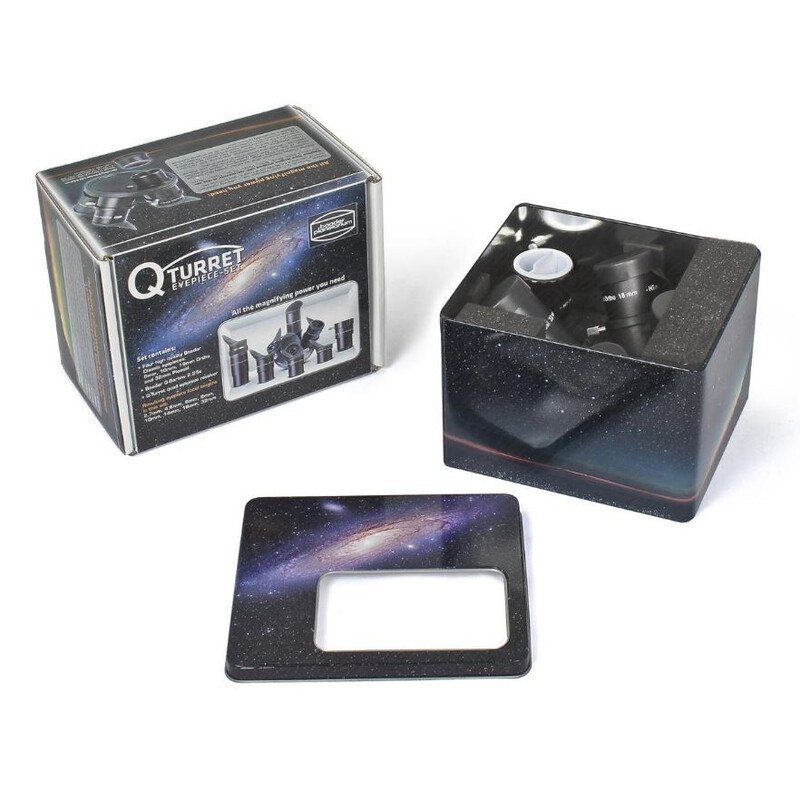

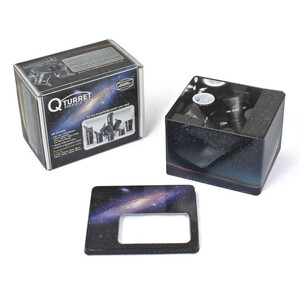

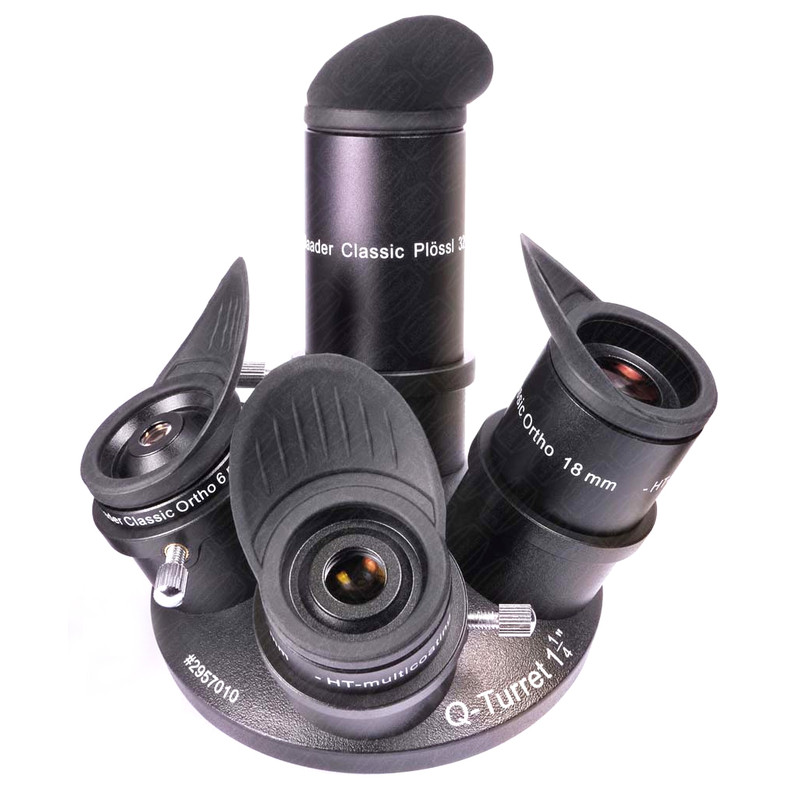

Questo set le offre in una bella e robusta scatola di metallo

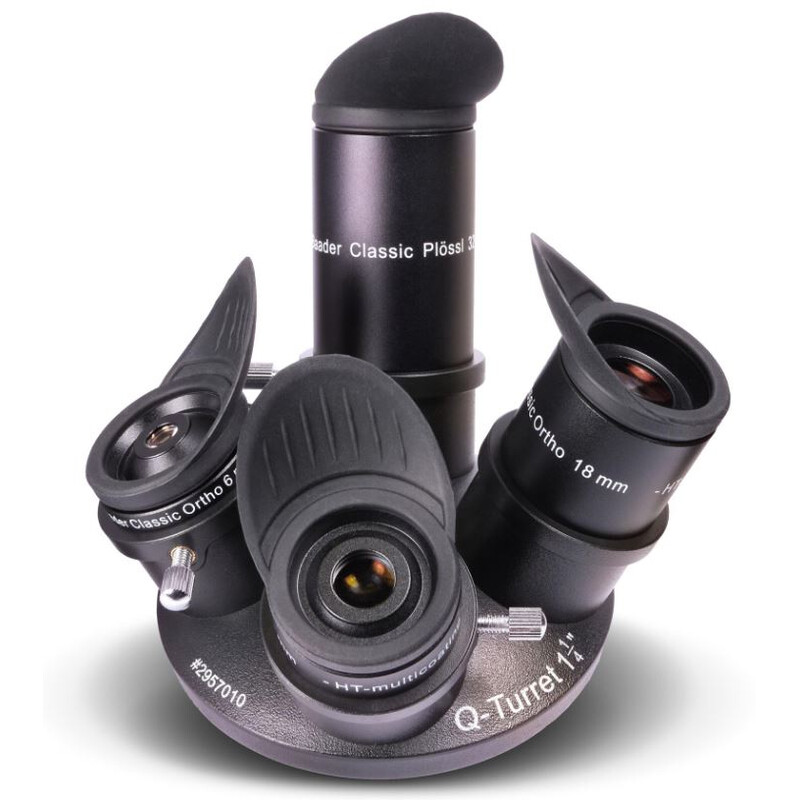

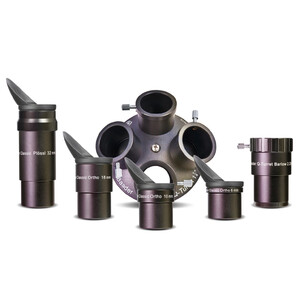

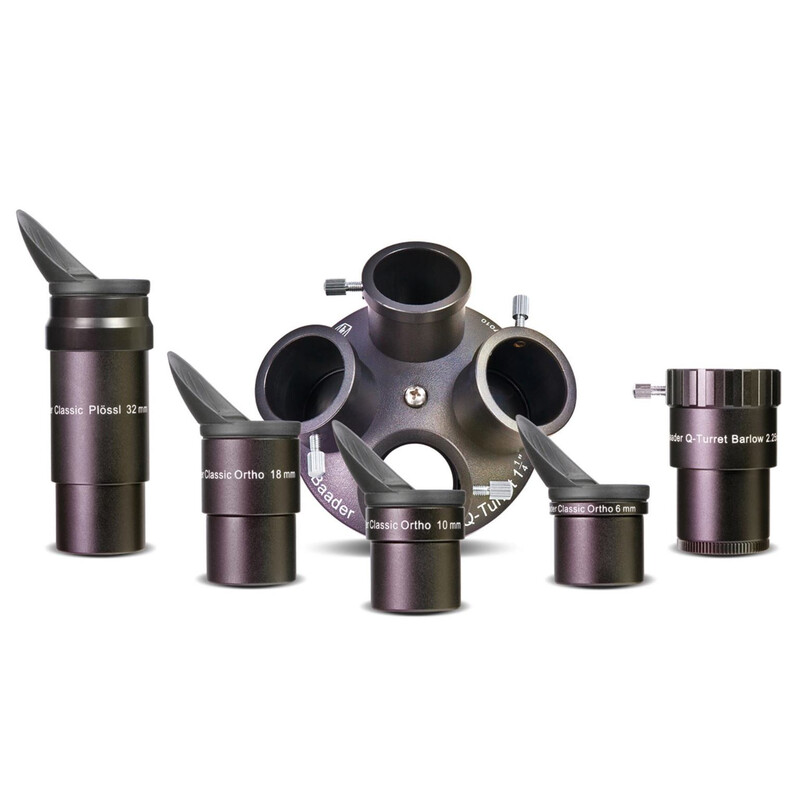

- la torretta oculari Q-Turret, con la quale può passare rapidamente da un oculare all'altro o a una fotocamera, semplicemente ruotandola.
- tre oculari ortoscopici (6, 10 e 18 mm) della serie Classic Ortho
- un oculare Plössl come complemento per la lunghezza focale maggiore di 32 mm
- la lente di barlow Baader Oculare Classic Plössl 32mm con estensione della lunghezza focale di 2,25x.

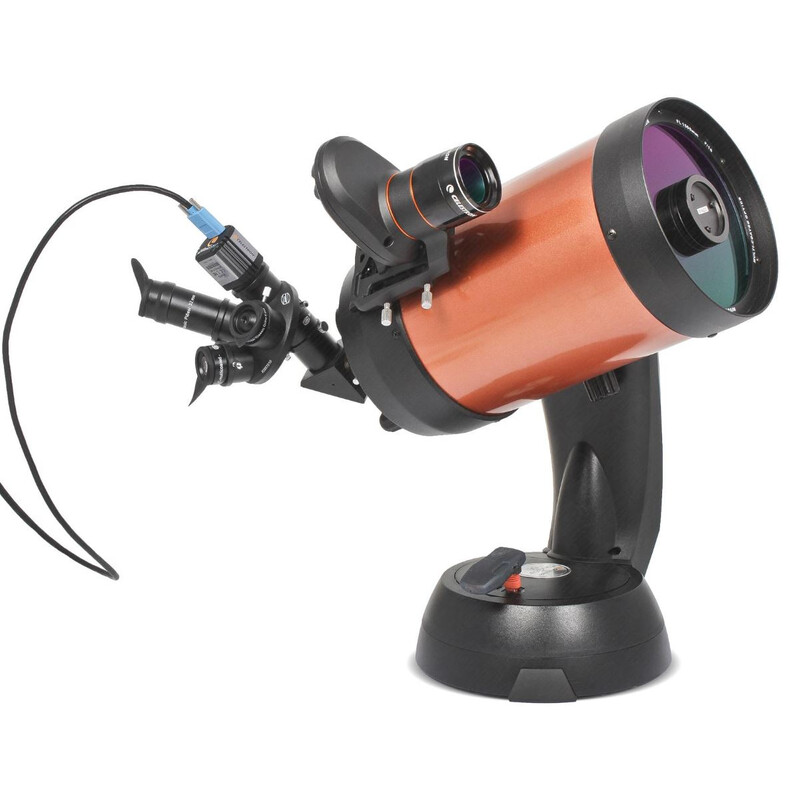

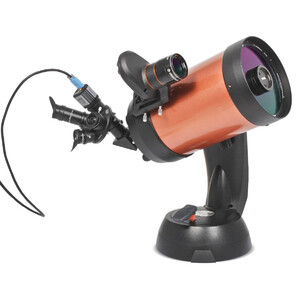

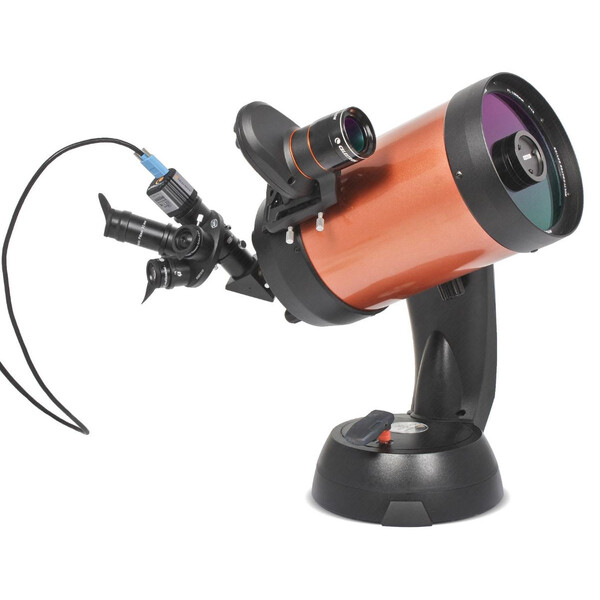

Il set è molto pratico per l'osservazione dei pianeti: Ruotando la torretta, può passare rapidamente da un ingrandimento all'altro e quindi adattarsi alle condizioni di osservazione. La torretta dell'oculare è utile anche per la fotografia planetaria: prima centri il pianeta o il motivo lunare desiderato nell'oculare, poi passi alla fotocamera ruotando la torretta. La lunghezza ottica aggiuntiva della torretta oculare non crea problemi quando si utilizzano telescopi SC.
Il classico oculare ortoscopico presenta diversi vantaggi rispetto ai popolari oculari Plössl della stessa lunghezza focale, ma soprattutto rispetto ai moderni 'super oculari grandangolari':
- Le poche lenti garantiscono una trasmissione molto elevata, un contrasto molto alto e quindi un'immagine estremamente chiara e priva di distorsioni. Le stelle sono perfettamente nitide non solo al centro, ma anche ai margini del campo visivo.
- Il rivestimento multiplo garantisce bassi riflessi interni - separare le stelle doppie più vicine è un gioco da ragazzi con questi oculari, e i dettagli più fini dei Planet emergono chiaramente.
- Gli oculari ortoscopici di questa serie sono parfocali, il che significa che non è necessaria quasi nessuna messa a fuoco quando si cambia oculare.
Costruzione di un oculare ortoscopico: L'unità ottica è costituita da una lente oculare piano-convessa e da un elemento tripletto, cioè solo quattro superfici vetro/aria. Tutte le superfici interne sono molto ben annerite e sopprimono efficacemente la presenza di luce parassita. Inoltre, il ricettacolo anodizzato duro ha una filettatura interna per contenere i filtri.
La Barlow 2,25x di alta qualità, realizzata in vetro speciale, ha il raro fattore di estensione di 2,25. Ciò significa che nessuna lunghezza focale viene duplicata con gli oculari del set Q-Turret e, se in seguito si pianifica la fotografia planetaria con una web o una videocamera, si otterrà un ingrandimento maggiore rispetto alle normali lenti di Barlow 2x e si potrà sfruttare meglio la risoluzione della fotocamera.
La Barlow può essere avvitata nella torretta oculare Q-Turret o combinata con tutti gli oculari da 1,25 pollici utilizzando lo speciale adapter in dotazione. In questo modo si ottiene un fattore di ingrandimento di 2,25x. Ciò si traduce nelle seguenti lunghezze focali sulla torretta oculare Q-Turret: 2,7 mm, 4,5 mm, 8 mm e 14 mm.
In alternativa, può anche essere vitiato direttamente in un oculare e quindi aumenta la lunghezza focale del telescopio di un fattore di 1,3. L'elemento di barlow ha una filettatura esterna M28,5 (corrispondente alla filettatura del filtro degli oculari da 1,25 pollici), il corpo dell'alloggiamento ha una filettatura interna M28,5. Il fattore 1,3x si ottiene quando la Q-Barlow viene avvitata completamente nel ricettacolo lungo 24 mm di un oculare il cui diaframma di campo si trova a 2 mm all'interno del ricettacolo. Questo corrisponde al design degli oculari Classic Ortho; il fattore di ingrandimento può differire leggermente con altri design di oculari.
Attenzione: quando è completamente avvitato, l'elemento di Barlow sporge di 13 mm nel ricettacolo da 1,25 pollici. La Q-Barlow può essere utilizzata solo nell'adattatore da 1,25 pollici con un fattore di 2,25x su oculari in cui gli elementi dell'obiettivo nel ricettacolo da 1,25 pollici non consentono di avvitare la Q-Barlow.
Utilizzo su una fotocamera planetaria: la lente di barlow 2,25x (solo l'attacco dell'obiettivo) può essere avvitata in qualsiasi filettatura del filtro da 1,25". Per farlo, rimuovere la parte dell'obiettivo con l'attacco a vite dal resto dell'alloggiamento. Senza l'intero attacco dell'oculare, questa Barlow non ha più un fattore di 2,25x (a causa della riduzione della lunghezza del percorso tra le lenti e il piano dell'immagine), ma 'solo' 1,3x (completamente avvitata).
È possibile che l'attacco dell'obiettivo non possa essere avvitato completamente - allora il fattore di estensione è di circa 1,5x.
Ma se il ricettacolo da 1,25" della fotocamera ha una filettatura per filtri M28,5 tagliata all'interno, di solito la Barlow può essere avvitata completamente e allora il fattore è di circa 1,3x a causa della breve distanza dell'immagine. Questa capacità non è casuale, ma era l'idea di base del progetto. A 2,25x, un cerchio d'immagine di 25 mm è caratterizzato come privo di vignettatura; con un fattore di 1,3x, questo cerchio d'immagine completamente illuminato è di 13 mm.
