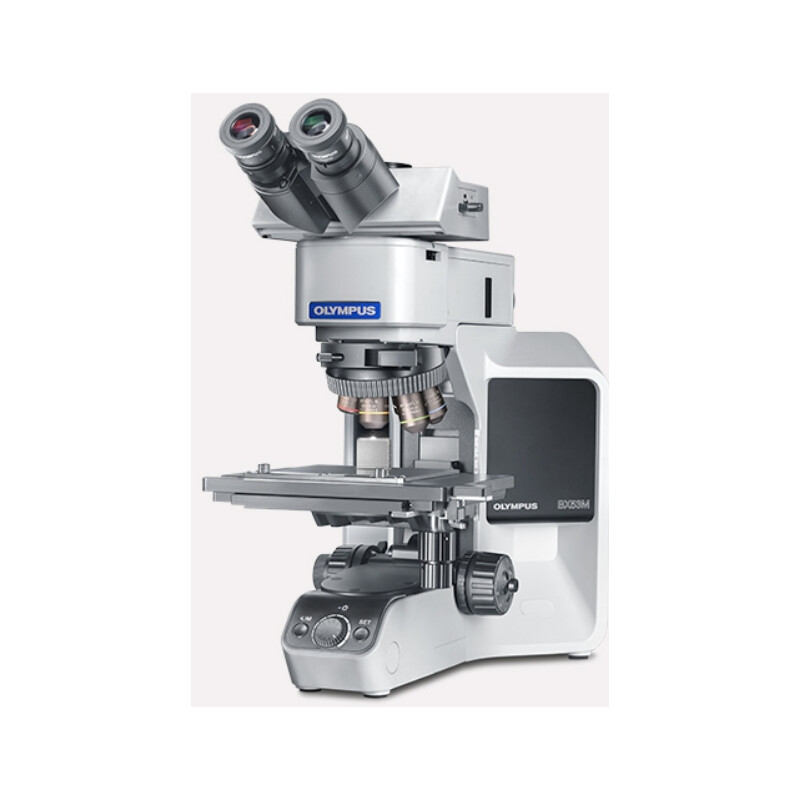

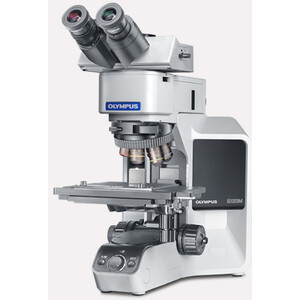

Luce incidente BX53M per campo chiaro
Specifiche tecniche
- Sistema ottico: corretto all'infinito
- Cavalletto: luce incidente
- Messa a fuoco: Corsa: 25 mm, 100 µm per giro, Suddivisione minima: 1 µm, Con arresto superiore e regolazione della coppia per la regolazione grossolana
- Altezza massima dell'oggetto: 65 mm (senza spaziatura). Altezza dell'oggetto: 65 mm (senza distanziatore), 105 mm (con distanziatore BX3M-ARMAD)
- Tubo di osservazione: ampio campo visivo (F.N,22), invertito: Binoculare con tubo di ripresa
- Illuminazione: LED a luce bianca
- Ogiva girevole per campo luminoso: quintuplicata
- Oculare: 10x/22 Regolazione diottrica su un lato
- Palcoscenico (X x Y) 76 mm × 52 mm Palcoscenico coassiale con guida a sinistra con regolazione di coppia
- Peso: circa 15,8 kg (stativo per microscopio 7,4 kg)
Moduli inclusi nella fornitura:
- Cavalletto BX53MRF-S-1-3
- Tubo trinoculare U-TR30-2-2
- Oculare WHN10X-1-8
- Oculare WHN10X-H-1-8
- Condensatore di luce incidente U-KMAS
- Sorgente luminosa BX3M-LEDR
- Ogiva girevole U-5RE-2
- Palcoscenico meccanico U-SVRM Azionamento a destra
- Piastra di inserimento dello stadio U-MSSP
- Cavo di collegamento UYCP
Gli obiettivi possono essere ordinati separatamente, non sono inclusi nella fornitura!
Scelga di preferenza tra gli accessori per questo modello: MPLFLN Obiettivi
La microscopia moderna resa semplice
Con il suo concetto modulare, la serie BX3M offre versatilità per un'ampia gamma di applicazioni nell'industria e nella ricerca sui materiali. Grazie alla migliore integrazione con il software OLYMPUS Stream, i microscopi BX53M consentono flussi di lavoro fluidi per le applicazioni di microscopia standard e per l'imaging digitale, dall'esame alla refertazione.
Utilizza semplicemente procedure familiari:
Sorgente luminosa semplice
La sorgente luminosa riduce al minimo i passaggi complicati che di solito devono essere eseguiti quando si lavora con un microscopio. La manopola di regolazione sulla parte anteriore del condensatore facilita la selezione della procedura di microscopia. L'utente può passare rapidamente tra i metodi più comunemente usati di microscopia a luce riflessa, dal campo chiaro al campo scuro o alla microscopia di polarizzazione, per poter utilizzare diversi tipi di analisi nel modo più semplice possibile. Inoltre, la semplice microscopia di polarizzazione può essere regolata ruotando l'analizzatore.
Controlli intuitivi del microscopio:
Facile regolazione del diaframma di campo e del diaframma di apertura.
La corretta regolazione del diaframma di campo e del diaframma di apertura assicura un buon contrasto dell'immagine e il pieno utilizzo dell'apertura numerica dell'obiettivo. La legenda guida l'utente nelle impostazioni corrette per la rispettiva procedura di microscopia e l'obiettivo utilizzato.
Regolazione rapida della messa a fuoco
La scala di messa a fuoco sul cavalletto facilita la messa a fuoco rapida. Gli utenti possono regolare approssimativamente la messa a fuoco senza guardare l'oggetto attraverso un oculare, risparmiando tempo quando si esaminano oggetti di altezze diverse.
Funzionamento facile ed ergonomico
L'ergonomia è di fondamentale importanza per tutti gli utenti. Sia che l'utente utilizzi solo il microscopio, sia che utilizzi il microscopio insieme al software di analisi delle immagini OLYMPS Stream, in entrambi i casi beneficia dei comandi manuali ergonomici che indicano chiaramente la posizione dell'hardware. I comandi manuali ergonomici consentono all'utente di concentrarsi sul campione e sulla sua ispezione.
Per un'illuminazione coerente:
Gestore dell'intensità luminosa
Durante la configurazione iniziale, l'intensità dell'illuminazione può essere regolata per adattarsi alla rispettiva configurazione hardware della sorgente luminosa codificata e/o del nasello codificato.
Ripristino delle impostazioni del microscopio:
Hardware codificato
Le funzioni codificate integrano le impostazioni di sistema del microscopio BX53M nel software di analisi delle immagini Olympus Stream. Il metodo di microscopia, l'intensità dell'illuminazione e l'ingrandimento vengono registrati automaticamente dal software con le immagini corrispondenti. Ciò consente all'utente di eseguire sempre le ispezioni con le stesse impostazioni di microscopia, migliorando l'affidabilità dei risultati dell'ispezione.
Temperatura di colore costante:
LED a luce bianca ad alta intensità come sorgente luminosa
Il microscopio BX53M utilizza sorgenti luminose a LED bianchi ad alta intensità per la luce incidente e trasmessa. Il LED garantisce una temperatura di colore costante, indipendentemente dalla luminosità. I LED di lunga durata forniscono un'illuminazione efficiente e sono ideali per le applicazioni di test nella ricerca sui materiali.
Sistema ottico: Sistema ottico UIS2 (correzione infinita)
Messa a fuoco e corsa: 25 mm
Messa a fuoco fine: 100 µm per giro
Suddivisione minima: 1 µm Con battuta superiore e regolazione della coppia per la regolazione grossolana
Altezza massima dell'oggetto: Luce incidente: 65 mm (senza distanziale), 105 mm (con BX3M-ARMAD) Luce incidente/luce trasmessa: 35 mm (senza distanziale), 75 mm (con BX3M-ARMAD)
Oculari: 10x/22
Iluminazione: luce incidente: LED a luce bianca, HF/DF/DIC/POL/MIX diaframma di campo, diaframma di apertura (con meccanismo di centraggio), blocco HF/DF
Luce trasmessa: codificata, LED a luce bianca, diaframma di campo HF/DF/DIC/POL/MIX, diaframma di apertura (con meccanismo di centraggio), blocco HF/DF
Revolver per campo chiaro: 5 posizioni
Revolver portaobiettivi per HF, DF, MIX: 6 posizioni
Condensatore ampia distanza di lavoro
Tavola (X x Y): 76 mm × 52 mm
Obiettivi non inclusi.
Funzionale
Il BX53M supporta i metodi ben noti della microscopia convenzionale, come il campo chiaro, il campo scuro, la luce polarizzata e il contrasto di interferenza differenziale. Nello sviluppo di nuovi materiali, molte delle difficoltà incontrate con i metodi standard nel rilevare i difetti possono essere risolte da moderne tecniche di microscopia che consentono test più accurati e affidabili. Le nuove tecniche di illuminazione e le opzioni di acquisizione delle immagini con il software di analisi delle immagini Olympus Stream offrono agli utenti più scelte per analizzare i loro campioni e documentare i risultati.
- L'invisibile diventa visibile
- Immagini nitide dell'intero oggetto
- Facile regolazione del palcoscenico per l'immagine panoramica
- Visualizzazione di aree chiare e scure
- Personalizzabile in base alle preferenze di microscopia e analisi.
- Progettato per un'ampia gamma di campioni
