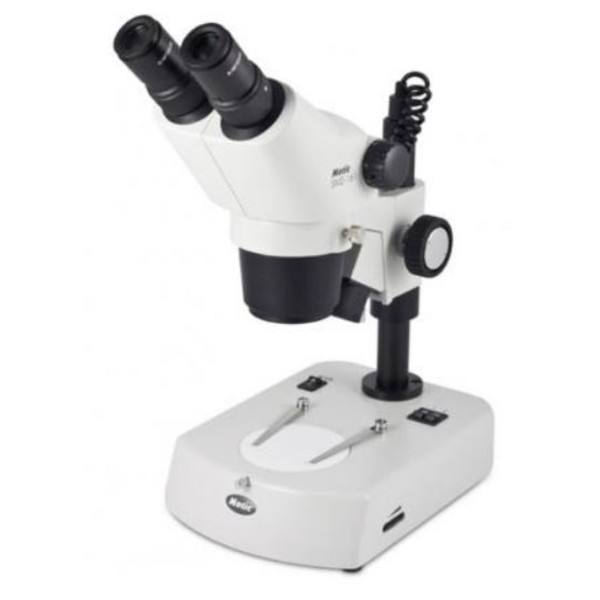

SMZ-161
Il nuovo microscopio stereo zoom SMZ-161 di Motic completa la famiglia SMZ, già ampiamente diffusa e di grande successo, con l'introduzione di materiali di nuova concezione e una nuova opzione di illuminazione a LED migliorata. Le prestazioni ottiche convincenti, l'ingombro ridotto e la meccanica robusta rendono l'SMZ-161 il microscopio stereo ideale per l'insegnamento nelle scuole superiori e nelle università. Il sistema ottico Greenough fornisce immagini chiare e prive di distorsioni con un campo di zoom migliorato di 6:1. La parfocalità è garantita su tutto il campo di ingrandimento e un meccanismo di arresto a scatto integrato nello zoom continuo consente la riproduzione precisa degli ingrandimenti. La distanza di lavoro estesa di 110 mm offre spazio sufficiente per la manipolazione dei campioni nella configurazione standard, con un'immagine tridimensionale convincente.
Campo di zoom
Con l'SMZ-161 è ora facile e comodo passare da una visione d'insieme del campione ai minimi dettagli. Ruotando la manopola dello zoom si accede all'intera gamma di ingrandimento. Il rapporto di zoom 6:1 offre una gamma di ingrandimento standard di 7,5X-45X. Grazie alla configurazione parfocale, non è necessario riaggiustare la posizione di messa a fuoco durante lo zoom. Per ampliare il campo di ingrandimento del modello è disponibile una gamma completa di obiettivi aggiuntivi e oculari che aumentano il campo di ingrandimento totale dell'SMZ-161 da 2,25X a 180X.
Obiettivi aggiuntivi
La dotazione standard dell'SMZ-161 ha una distanza di lavoro di 110 mm, che offre ampio spazio per la manipolazione dei campioni. Il diametro massimo del campo (con zoom nella posizione più bassa e oculari standard 10X/20) è di 26,7 mm. Ingrandimenti maggiori possono essere ottenuti con i seguenti obiettivi aggiuntivi (condizioni ESD):
Ingrandimento A.A. (mm) Diametro massimo del campo (oculare 10x20)
1,5x 56,3 17,8
2x 38,6 13,3
Una visione più ampia del campione è disponibile con i seguenti obiettivi aggiuntivi:
Ingrandimento A.A. (mm) Diametro massimo del campo (oculare 10x20)
0,3x; 301; 88,9
0,5x 191,8 53,3
0,63x 142,7 42,3
0,75x 128,6 35,6
oculari
Gli oculari standard WF10X/20 mm del SMZ-161 con ampia distanza pupillare consentono a chi porta gli occhiali di avere accesso all'intero campo visivo. Su entrambi gli oculari è possibile una regolazione diottrica di +/- 5 dpt, mentre le conchiglie di gomma di serie riducono al minimo la luce diffusa e aumentano il comfort di osservazione. La distanza interpupillare può essere regolata tra 50 e 75 mm. Oltre agli oculari standard WF10X/20, la serie SMZ-161 dispone anche di oculari alternativi. Per scopi di misurazione è disponibile una serie di reticoli.
Immagine 3D
Grazie alle dimensioni compatte e alla meccanica robusta, il SMZ-161 di Motic è ideale per qualsiasi tipo di applicazione didattica. Grazie al sistema ottico Greenough con percorsi ottici separati, il SMZ-161 fornisce immagini 3D prive di distorsioni. L'ulteriore miglioramento della qualità dell'immagine
grazie a trattamenti multipli garantisce immagini ricche di contrasto con riflessi interni ridotti.
La distanza di lavoro
Nella sua configurazione standard, l'SMZ-161 offre una grande distanza di lavoro di 110 mm, che può essere facilmente estesa a 301 mm (con lente aggiuntiva 0,3X). Per ottenere l'ingrandimento totale desiderato, è possibile compensare ingrandimenti dell'obiettivo inferiori a 1X utilizzando
maggiore ingrandimento degli oculari (fino a 20X).
Pacchetti standard
I tubi dell'SMZ-161 sono disponibili in versione binoculare o trinoculare, ciascuno con un angolo di visione di 45°, oculari WF10X/20 e obiettivo 1X integrato. Per configurazioni sperimentali speciali o applicazioni di collaudo OEM è disponibile anche un tubo binoculare compatto con angolo di visione di 60°. Il trattamento antifunghi di tutte le ottiche consente l'utilizzo dell'SMZ-161 in ambienti umidi.
Configurazione modulare
Oltre ai pacchetti standard, il sistema SMZ-161 offre anche componenti modulari per una configurazione personalizzata in base alle esigenze dell'allestimento della postazione di lavoro. I cavalletti industriali con braccio orientabile per campioni di grandi dimensioni possono sostituire i semplici cavalletti a luce trasmessa e riflessa, migliorando notevolmente la mobilità dell'utente. Tutti questi cavalletti richiedono un sistema di illuminazione separato, adattato alle esigenze del campione.
iluminazione
L'illuminazione è un fattore critico per una corretta riproduzione delle immagini quando si utilizza uno stereomicroscopio. Motic offre un'ampia gamma di opzioni di illuminazione che possono essere combinate con l'ottica SMZ-161. Soprattutto per i campioni viventi in biologia, Motic consiglia un'illuminazione a LED a causa del riscaldamento trascurabile e dell'effetto minimo sui preparati viventi. Una soluzione più potente è ottenuta con la sorgente di luce fredda MLC-150 di Motic. È disponibile una serie di conduttori di luce per un'illuminazione flessibile.
Specifiche generali
• Sistema ottico secondo Greenough
• Ottica acromatica con trattamento antifungino
• Tubo di osservazione binoculare/trinoculare a campo largo 45º
(divisione del fascio 0:100 tubo sinistro/tubo trinoculare in posizione foto)
• Oculari grandangolari per portatori di occhiali, WF 10X/20
con regolazione diottrica su entrambi i tubi +/- 5 dpt
• Distanza interpupillare 50-75 mm
• Zoom 6:1; 5 fermi a scatto
• Ingrandimento standard 7,5X-45X
• Distanza di lavoro 110 mm

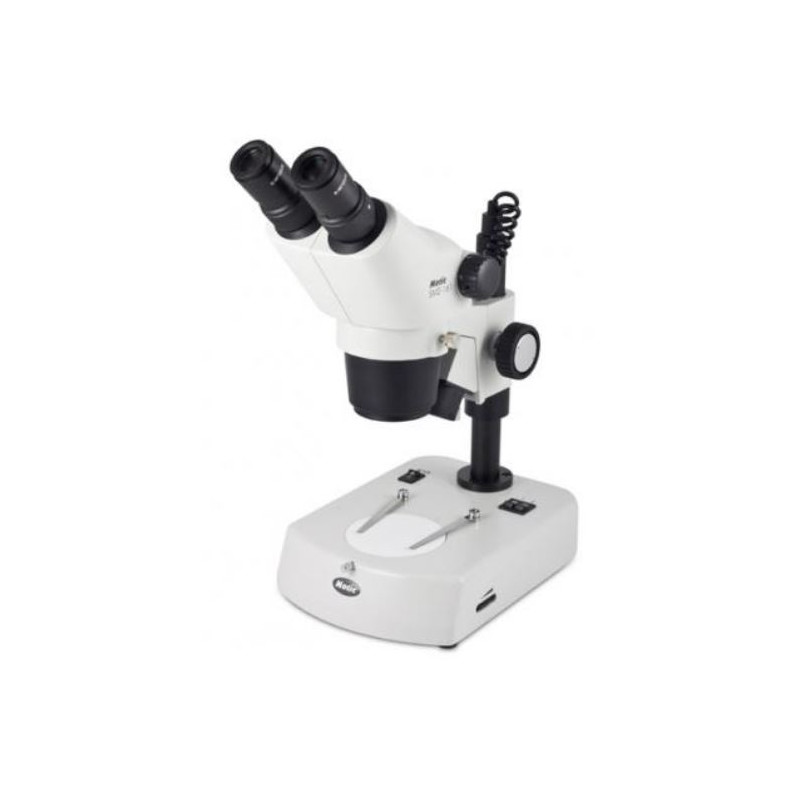

Specifiche SMZ-161BL
- Microscopio stereo zoom, tipo Greenough
- Tubo binoculare, angolo di visione 45º, ruotabile di 360º
- Oculari a campo largo WF10X/20 mm
- Fattore di zoom 6:1, distanza di lavoro 110 mm
- Campo di ingrandimento: 7,5X - 45X
- R2GG: treppiede compatto per luce incidente e trasmessa
- Messa a fuoco rapida, regolabile
- Illuminazione alogena regolabile 12 V/10 W, illuminazione a luce trasmessa 12 V/20 W
- Trasformatore 100-240 V, spina VDE (CE)
- Inserti da tavolo in bianco/nero e vetro opaco, filtro blu, coperchio antipolvere
