Il design ottico CDK
Il layout PlaneWave CDK è un design ottico basato sul classico Cassegrain secondo Dall-Kirkham.
È stato sviluppato per tenere conto dei chip sempre più grandi delle fotocamere digitali e CCD. In molte altre ottiche a specchio si notano rapidamente errori di immagine fuori asse come coma e/o astigmatismo; a ciò si aggiunge, in molti sistemi, una curvatura del campo immagine che rende le immagini delle stelle sempre più sfocate all'allontanarsi dall'asse ottico.
Il campo dell'immagine è privo di coma e astigmatismo. Inoltre, il piano dell'immagine è assolutamente livellato e piano su tutto il diametro, in modo che le stelle siano riprodotte con la stessa nitidezza in tutto il campo nel piano focale.
Il design CDK offre una soluzione perfetta ai problemi sopra citati con un ottimo rapporto qualità-prezzo e tempi di consegna moderati.
È composto da:
- uno specchio principale a curvatura ellittica
- uno specchio secondario sferico
- e un correttore di campo a 2 lenti
Tutti e tre gli elementi ottici sono perfettamente coordinati tra loro per ottenere un'immagine incredibile. La qualità dell'immagine dipende in larga misura solo dalle condizioni di visibilità del luogo di installazione.
Il vetro al quarzo utilizzato (silice fusa) è un vetro sintetico amorfo di elevata purezza e uno dei vetri più trasparenti disponibili. Grazie alla sua purezza, le proprietà ottiche e termiche del vetro al quarzo sono superiori a quelle di altri tipi di vetro. La sua trasmissione e omogeneità superano quelle del quarzo cristallino ed evitano i problemi di instabilità termica che caratterizzano i vetri al quarzo cristallino.
La fused silica ha un coefficiente di espansione termica sei volte inferiore a quello del vetro borosilicato (Pyrex). Mantiene quindi la sua forma con estrema precisione quando si raffredda. Ciò garantisce prestazioni ottiche costanti e un punto di nitidezza invariato al variare della temperatura.

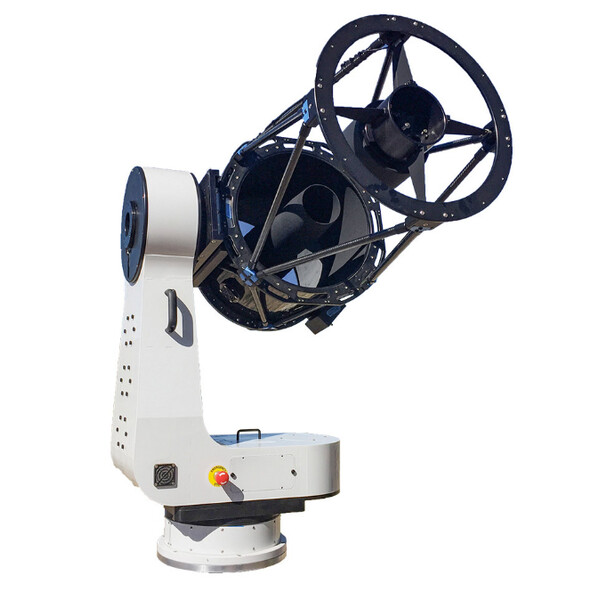

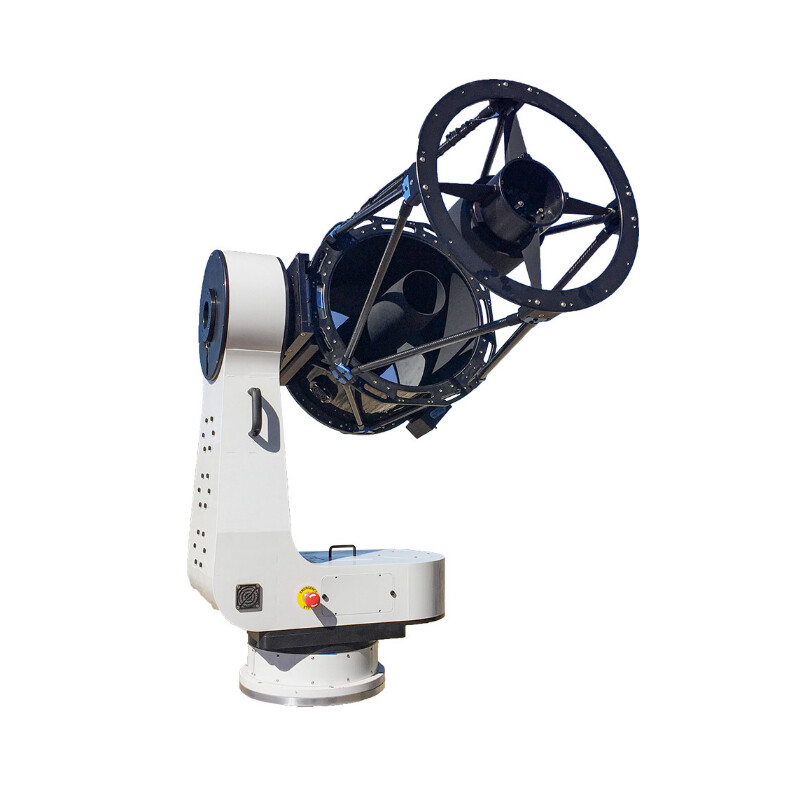

Montature ad azionamento diretto Serie L
La Serie L combina versatilità, semplicità e convenienza, racchiudendo una tecnologia collaudata, come quella del CDK700 e del telescopio PW 1000 da 1 metro utilizzato nelle università di tutto il mondo, in una montatura compatta e autonoma.
- L-350, con un carico utile di oltre 45 kg, è ideale per il CDK14 e il CDK12.5.
- L-500, con un carico utile di oltre 90 kg, è ideale per la CDK17 e la CDK20.
- L-600 con un carico utile fino a 136 kg è ideale per il CDK24.
La montatura è dotata di azionamenti diretti e di encoder di alta precisione. Il software è completamente compatibile con ASCOM e consente un posizionamento preciso e il tracciamento dei satelliti.
In configurazione alt/azimutale è molto più compatta di una montatura equatoriale. Ciò consente di ridurre notevolmente il raggio di movimento di un telescopio più grande. Ciò significa che gli strumenti di grandi dimensioni possono essere alloggiati in strutture protettive di piccole dimensioni, risparmiando molto denaro per la cupola o l'edificio. A differenza delle montature equatoriali, non ci sono capovolgimenti di meridiano né contrappesi grandi e sporgenti. La modalità alt/az è più intuitiva da usare e non c'è bisogno di livellare.
- Motore: motori torque assiali trifase ad azionamento diretto per azimut e altitudine.
- Coppia del motore: circa 20 ft-lbs continui; 50 ft-lbs di picco
- Encoder: disco incorporato da 152 mm nell'asse di azimut e di elevazione con encoder in acciaio inox. Corrisponde a una risoluzione di circa 0,069 secondi d'arco.
- Sistema di controllo del motore: controllo del motore brushless Parker standard del settore ed elettronica integrata.
- Requisiti di alimentazione: accetta 120 VAC. Fornito con trasformatore regolato da 12 V CC 15 A.
Contenuto della confezione:

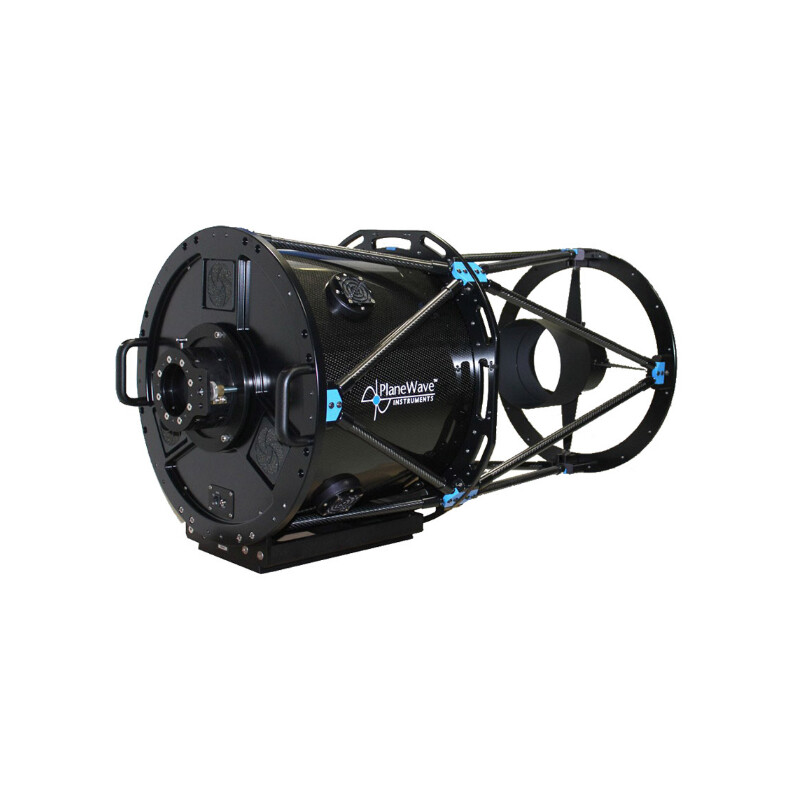

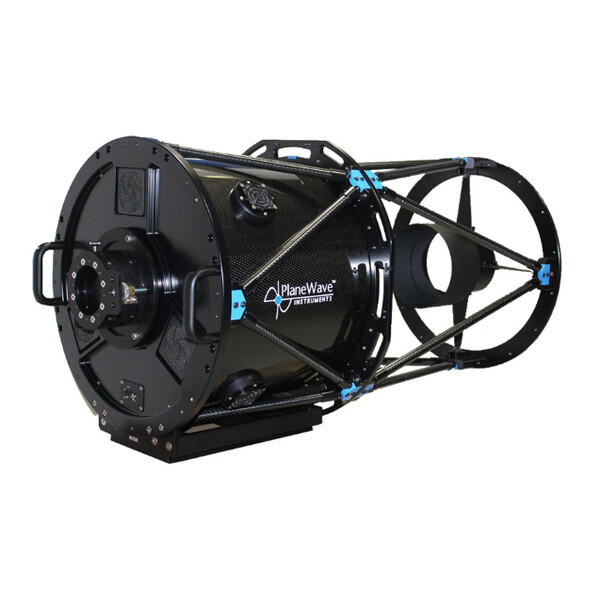

CDK 17
- Elementi riscaldanti integrati per prevenire la formazione di condensa - Gli elementi riscaldanti sul primario e sul secondario richiedono il controller Delta-T disponibile separatamente per i telescopi PlaneWave con cablaggio preinstallato per il riscaldamento.
- Copertura OTA - Per proteggere lo specchio primario e l'interno del tubo ottico
- Unità flash - Contiene il software e le istruzioni per la collimazione e la distanza tra lo specchio primario e quello secondario
- Set di attrezzi
- Copertura morbida per lo specchio secondario
- Adapter 12V AC
L-500
- Sei viti a brugola 3/8-16 x ¼" per avvitare la montatura alla colonna o alla testa equatoriale
- Sei rondelle 3/8-16 x ¼"
- Un perno con prolunga per l'asse RA per l'allineamento polare con la testa equatoriale
- Morsetto a coda di rondine PlaneWave - fornito di serie con montature L-500 o L-600 per il fissaggio di OTA CDK17, CDK20 o CDK24. Su richiesta del cliente può essere fornito con morsetto a coda di rondine EZ-Saddle.
- Un cavo USB da 16' (4,8 m) - per collegare la montatura al computer di controllo dell'osservatorio
- Un cavo di alimentazione da 120 V CA - per alimentare la montatura
- Un set di chiavi - per serrare le viti sulla montatura
- Un'unità flash - Contiene il software PWI4 per il controllo della montatura e le istruzioni per l'installazione
